Ringanker: Einschalen und Gießen des Tie Beams
Die Erstellung des Tie Beams (Ringanker) ist eine wesentlich aufwendigere Angelegenheit als man sich das als Laie vorstellt. Als wir unseren Builder fragten, wie lange allein das Gießen des Tie Beams wohl dauern würde, antwortete er „4 Stunden“. Das hielten wir für weit überzogen. Doch diese Schätzung reichte noch nicht einmal aus.

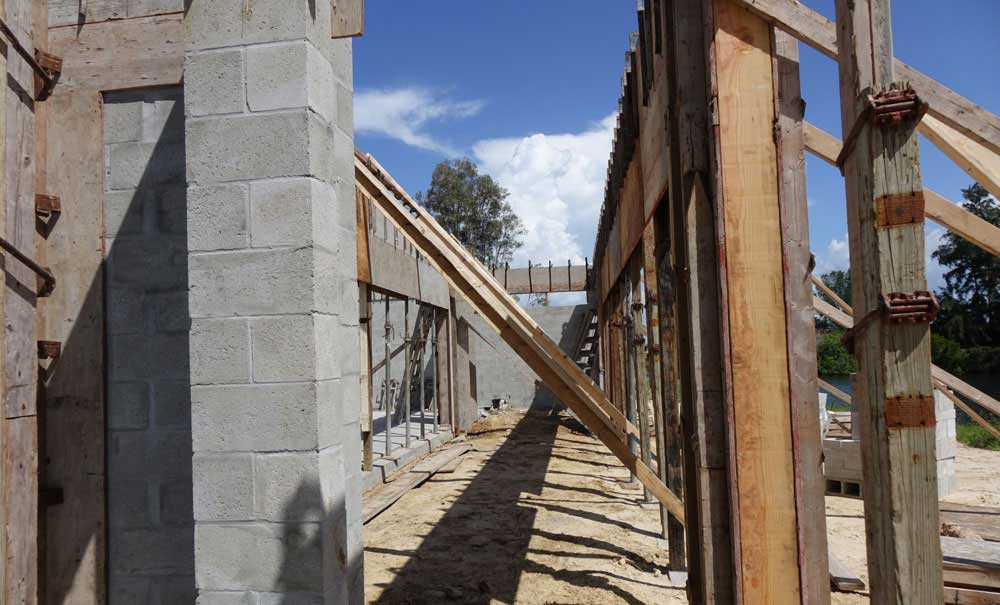

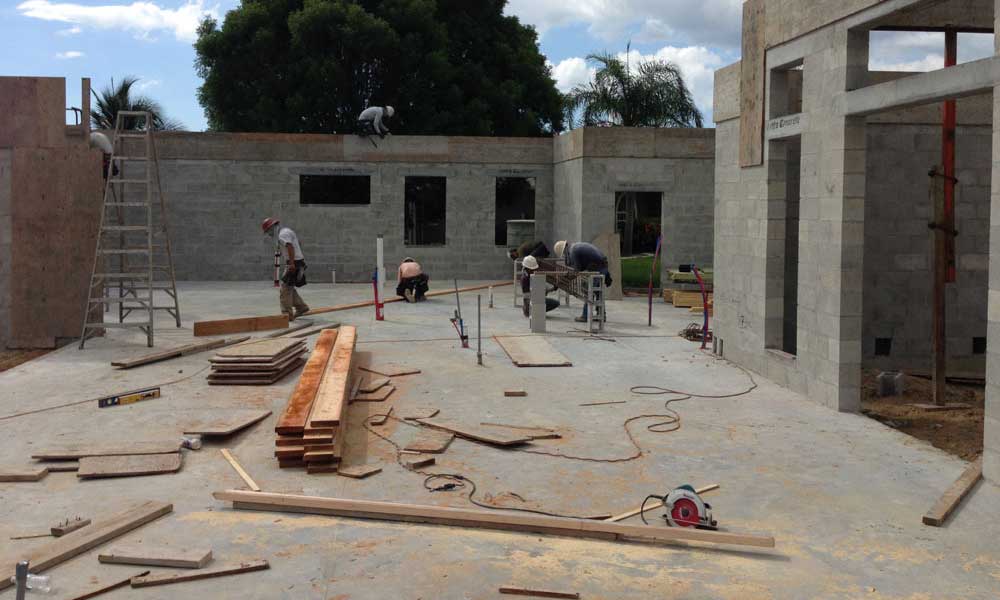

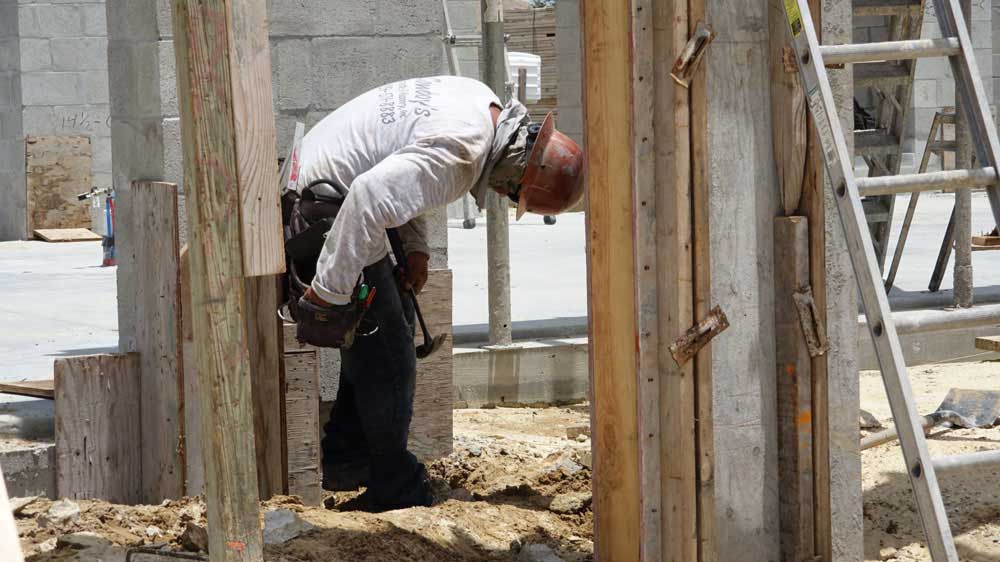

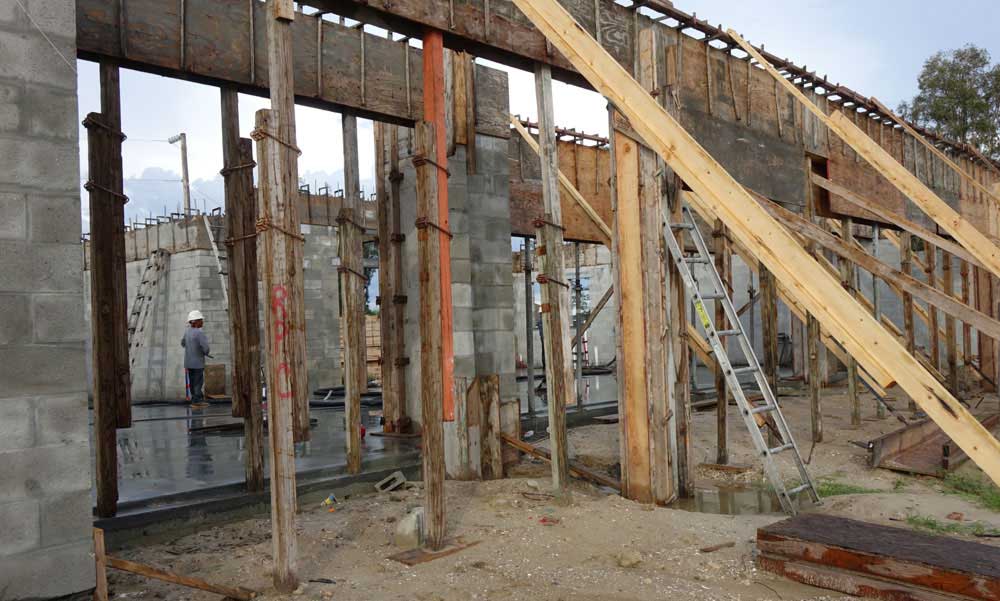

Erst einmal wurde die Schalung vorgenommen, was ebenfalls sehr aufwendig ist. Aufgrund dessen, dass wir eine 24 Fuss (7,3 Meter) breite Schiebetürenfront bestehend aus acht einzelnen Türen haben werden und diese Türen jeweils 300 amerikanische Pfund (136 kg) wiegen, kann man sich vorstellen, dass hier einiges an Statik vonnöten ist.

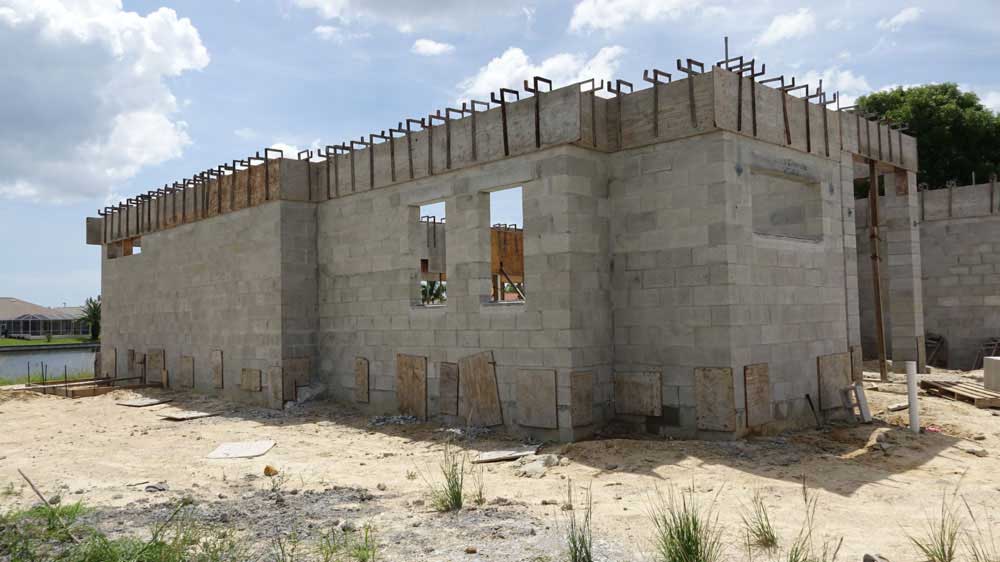

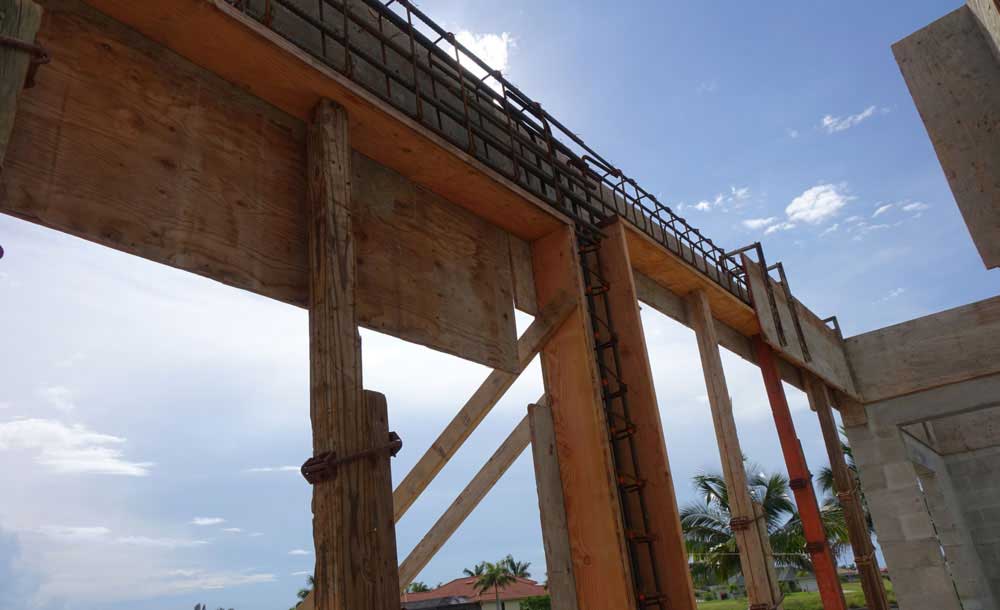

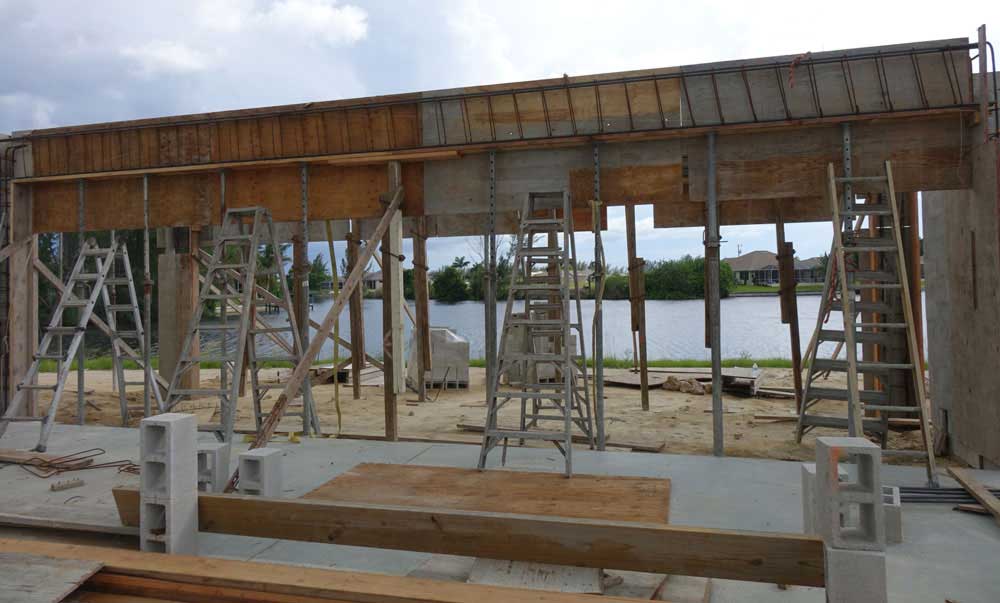

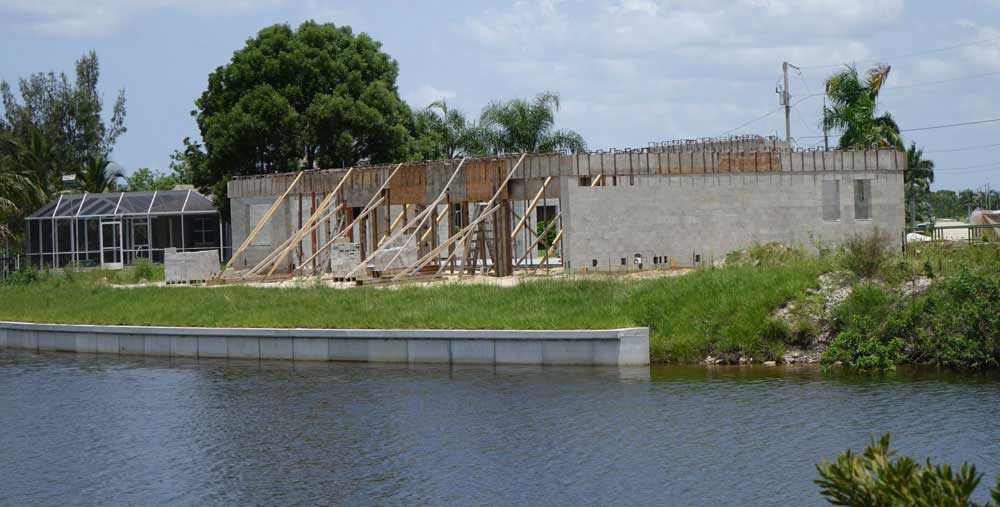

Außerdem wollten wir über diese gesamte Front keine Säule haben, die den Blick auf die Negative Edge des Pools und in Verlängerung auf den Kanal stört. Somit erhält der Bau über den Schiebetüren eine lange Tie Beam Front, die sich alleine tragen muss. Wie macht man das stabil? Mit viel Eisen und Beton. Nach der Abnahme durch den Inspektor werden die Armierungslöcher geschlossen.

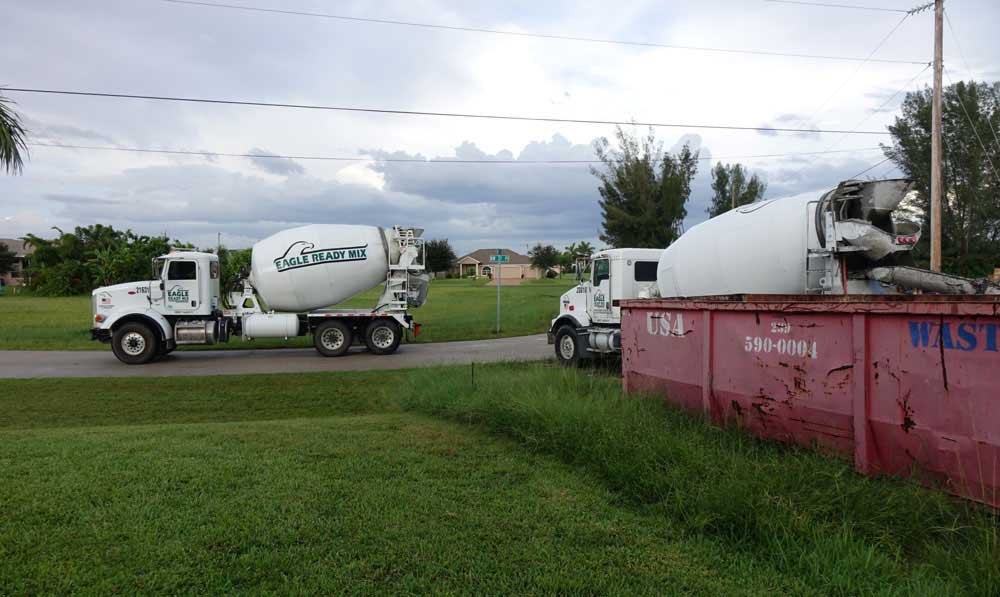

4 ½ Laster Beton in 5 ½ Stunden

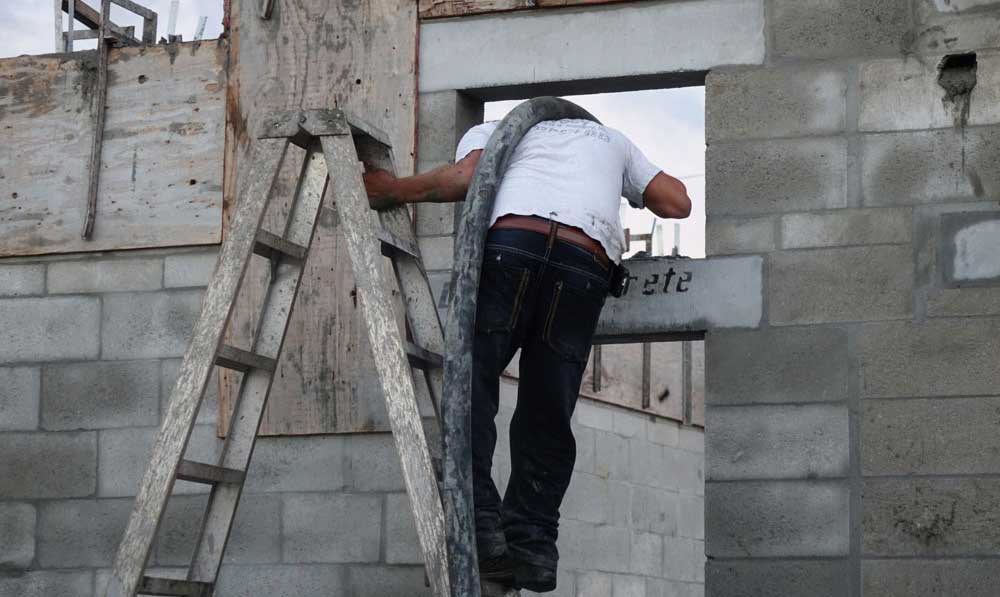

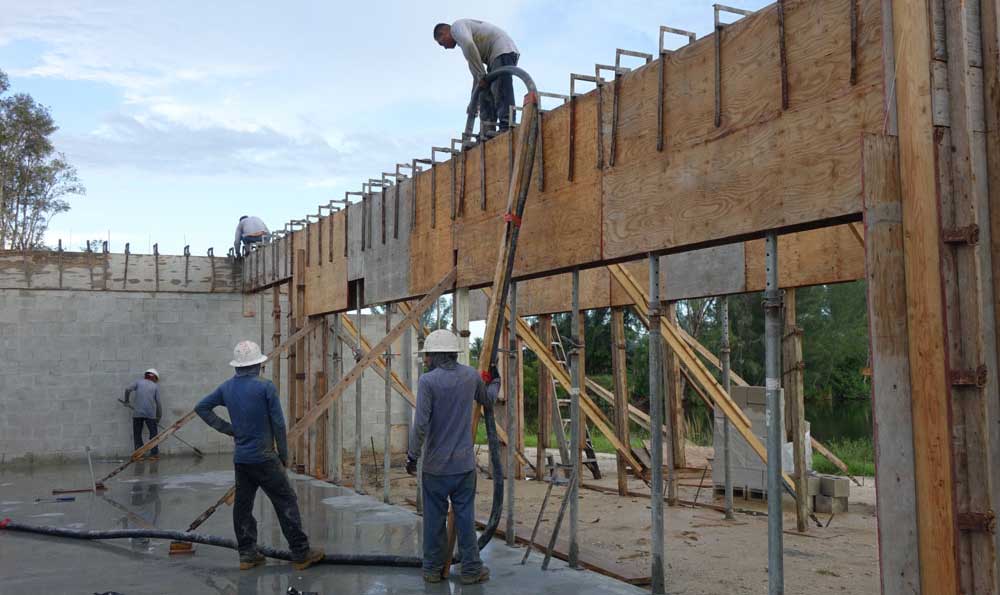

Die Arbeiter haben beim Gießen des Tie Beams einen wirklich schweren Job: Neben der Hitze und in unserem Fall auch während eines großen Regengusses müssen sie körperlich einiges verkraften. Immer wieder hoch und runter, die Balance halten, den schweren Betonschlauch weiterhieven, halten, mit dem Betonguy kommunizieren „an-aus-an-aus“ sind die sich dauernd wiederholenden Arbeiten über sage und schreibe 5 ½ Stunden. 4 ½ Laster Beton wurden schließlich bis zur Dämmerung in das Mauerwerk gebracht. Wer hätte das gedacht.
In Florida sind Ringanker, auch als „Tie Beams“ bezeichnet, ein wesentlicher Bestandteil der Bauvorschriften, insbesondere in Regionen mit hoher Hurrikangefahr wie Cape Coral. Sie dienen der strukturellen Integrität des Gebäudes, indem sie die Außenwände miteinander verbinden und so die Lasten des Daches gleichmäßig verteilen. Dies ist entscheidend, um den hohen Windlasten während eines Hurrikans standzuhalten.
Materialien und Konstruktion
Typischerweise bestehen Ringanker in Florida aus Stahlbeton mit einer robusten Stahlbewehrung. Die Bewehrung wird sorgfältig in die Schalung eingelegt, bevor der Beton gegossen wird. Diese Konstruktion gewährleistet eine hohe Zug- und Druckfestigkeit, die notwendig ist, um die strukturellen Anforderungen zu erfüllen.

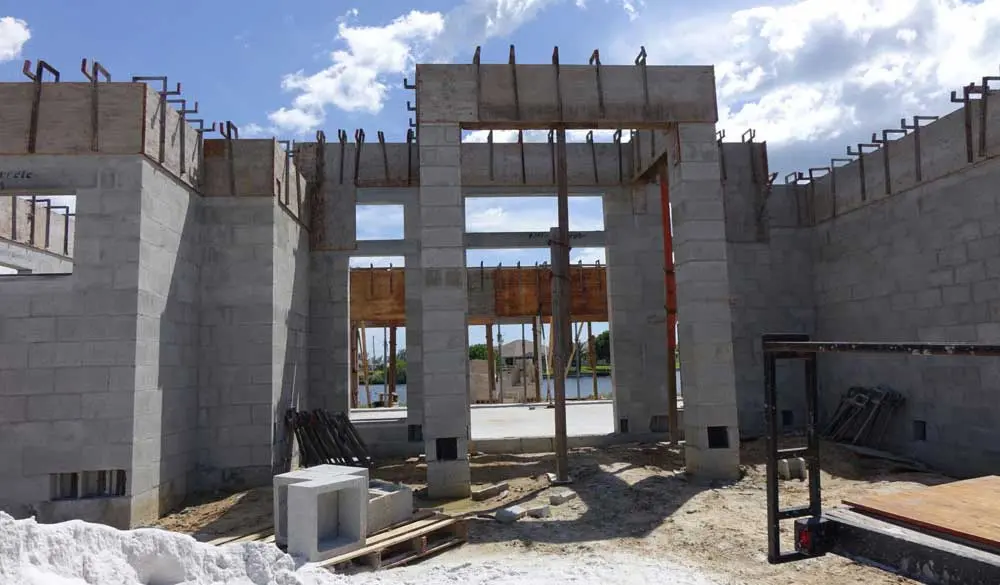

Der Einbau des Ringankers erfolgt nach dem Errichten der Außenwände und vor dem Aufsetzen des Dachstuhls. Er bildet eine durchgehende Verbindung entlang der Oberkante der Wände und stellt sicher, dass die Lasten des Daches effektiv auf die Wände übertragen werden. Dies ist besonders wichtig in Gebieten mit hoher Windbelastung, um die strukturelle Stabilität des Gebäudes zu gewährleisten.
Unterschiede zu anderen Bauelementen
Es ist wichtig, Ringanker nicht mit anderen strukturellen Elementen wie Lintels (Stürzen) zu verwechseln. Während Lintels über Tür- und Fensteröffnungen platziert werden, um die Lasten darüber zu tragen, verlaufen Ringanker kontinuierlich entlang der Oberkante der Wände und verbinden diese strukturell miteinander.
Ringanker sind ein unverzichtbarer Bestandteil des Hausbaus in Florida, insbesondere in hurrikangefährdeten Gebieten. Sie tragen maßgeblich zur strukturellen Integrität und Sicherheit des Gebäudes bei, indem sie die Außenwände verbinden und die Lasten des Daches gleichmäßig verteilen. Eine sorgfältige Planung und Ausführung dieses Bauelements ist daher unerlässlich für einen sicheren und langlebigen Hausbau in Florida.
